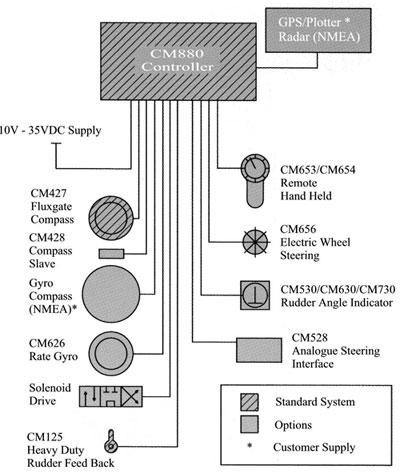

CARATTERISTICHE SISTEMA AUTOPILOTA CM880
ALIMENTAZIONE: 10-35 VDC
CONDIZIONI AMBIENTALI: 0-50degC
TIPI DI ATTUATORI UTILIZZABILI: Idraulici, Meccanici, Solenoidi
CORRENTE ASSORBIBILE DAGLI ATTUATORI: Standby: 0.3A at 12 - 24V
SENSORI DI ROTTA: Bussola Fluxgate Coursemaster CM427 o Bussola CM428
o Digitale (NMEA)
INTERFACCIA: Standard NMEA: 0183
INGRESSI
USCITE: frasi selezionabili HDG o HDT
ALLARMI: Watch-keeping System, Full Helm, Off Course, Drive Stall,
Overload and Compass Fault
CM 880 CONTROLLER
DIMENSIONI: 290mm x 144mm x 111mm
INSTALLAZIONE: Flush mount or tilt bracket
INPUT VOLTAGE: 10-30 V Nominal. 35V Max
OUTPUT DRIVE: 2 Amps
CM125 RUDDER FEEDBACK
DIMENSIONI: Base: 100mm dia. Peso: 125mm
Actuator Arm: 165mm
MOUNTING: Horizontal, vertical, inverted
CM427 FLUXGATE COMPASS
OUTPUT: Sine/Cosine
ACCURACY: 2degrees RMS
ROLL/PITCH: +/- 35 degrees
DIMENSIONI: 95mm dia. x 55mm
CABLE: 8m
REMOTE CONTROL
Hand-held Cable Remote, Jog Lever or Electric Wheel Steering
CM626 RATE GYRO
Fornisce una tenuta di rotta molto più stabile
che qualisasi altro autopilota che utilizzi solamente la bussola
fluxgate e non è influenzato da accelerazione o campi magnetici
DIMENSIONI: 95mm dia x 55mm
TIMONERIA IDRAULICA
A range of self-contained continuous running solenoid activated
pump kits to suit various size hydraulic steering systems.
ANALOGUE STEERING INTERFACE
A CM528 Analogue Steering Interface provides control to propulsion
systems such as Kamewa, Rolls Royce and Ulstein.
The specifications above are correct at the time of publication.
Coursemaster reserves to the right to modify specifications
in the interest of improving product quality.
|
